I. 작동 원리
1. 공기 흐름 회전 및 먼지 분리: 먼지가 포함된 가스가 원통에 접선 방향으로 들어가 외부 와류를 형성하고, 원심력 작용으로 먼지 입자가 장치 벽으로 던져져 벽을 따라 재 호퍼로 미끄러져 내려갑니다.
정화된 가스는 내부 와류를 형성하여 배기 파이프를 통해 배출됩니다. 입자 분리 효율은 가스 회전 속도와 정비례합니다.
2. 원심력: 원심력은 중력의 5-2500배에 달할 수 있으며, 중력 침강실보다 훨씬 높지만 미세 입자 포집 효율은 <5μm에서 급격히 감소합니다.
II. 성능 특성
| 장점 | 단점 |
| 단순한 구조, 움직이는 부품 없음, 낮은 유지 보수 비용 | 미세 입자( <5μm)에 대한 낮은 효율, 백 필터 필요 |
| 고온 저항 (≤400℃), 고농도 먼지 처리 가능 | 끈적하거나 습한 먼지를 처리할 때 막히기 쉬움 |
| 넓은 범위의 공기량 (2000-50,000m³/h) | 높은 압력 손실 (500-2000Pa) |
3. 기술 매개변수
적용 가능한 입자 크기: 5-200μm, 다중 튜브 병렬 구조는 3μm 입자까지 증가 가능 (효율 80-85%).
처리 공기량: 단일 튜브 2000-50,000m³/h, 다중 튜브 병렬 구조는 100,000m³/h에 도달 가능.
온도/압력 저항: 일반 탄소강 구조 온도 저항 ≤400℃, 세라믹 라이닝 타입 온도 저항 1000℃, 압력 저항 500kPa.
4. 적용 시나리오
산업 분야: 시멘트 공장 원료 분쇄기, 제철소 고로 가스 사전 먼지 제거.
곡물 가공 (밀, 옥수수 분쇄) 조대 입자 수집.
특수 작업 조건: 고온 연도 가스: 세라믹 라이닝 또는 내열강 재료 사용.
부식성 가스: 스테인리스강 또는 유리 섬유 재료 사용.
V. 유지 보수 및 최적화
정기적인 유지 보수: 매 교대 근무 시 재 호퍼 배출구를 점검하여 재 축적 및 막힘을 방지하고, 매달 원통 내부 벽 마모를 점검. 효율 개선: 입구 풍속을 12-20m/s로 제어 (너무 높으면 압력 손실 증가, 너무 낮으면 분리 효율 감소). 다단계 사이클론 집진기를 직렬로 연결하거나 습식 먼지 제거 및 백 먼지 제거와 결합하여 다단계 시스템을 형성
1. 입구 파이프
구조 및 기능: 먼지가 포함된 가스를 접선 방향으로 원통에 유도하여 회전하는 공기 흐름을 형성하기 위해 접선 또는 축 방향 설계를 채택.
접선 입구는 원심력을 강화하고 큰 입자의 분리 효율을 향상시킬 수 있습니다.
2. 원통 및 원뿔
원통: 원통형 구조로, 공기 흐름 회전 및 먼지 분리의 주요 영역이며, 먼지가 포함된 가스가 외부 와류를 형성합니다.
원뿔: 원통 하단에 연결되어 단면을 점차적으로 줄여 공기 흐름 회전을 가속화하고 먼지가 재 배출구로 가라앉도록 유도합니다.
원뿔 각도는 일반적으로 20-30°이며, 이는 먼지 침강 효율에 영향을 미칩니다.
3. 배기 파이프
위치 및 기능: 원통 중앙에 위치하며, 정화된 가스를 배출하는 데 사용되며, 직경은 일반적으로 원통 직경의 0.3-0.5배입니다.
배기 파이프의 끝은 2차 먼지를 방지하기 위해 원통 외부로 연장될 수 있습니다.
4. 재 배출 장치
재 호퍼 및 재 배출구: 재 배출구는 분리된 먼지를 수집하기 위해 원뿔 하단에 설치됩니다. 일부 장비에는 공기 누출을 방지하기 위해 잠금 밸브 (예: 별 모양 재 배출 밸브)가 장착되어 있습니다.
재 호퍼의 기울어진 설계 (≥60°)는 먼지의 미끄러짐을 촉진하고 막힘을 방지합니다.
5. 특수 구조 (일부 모델)

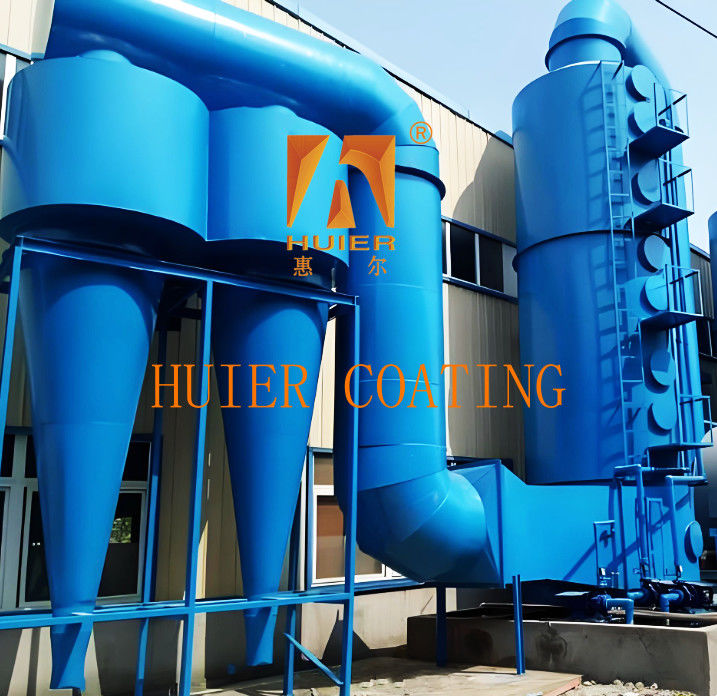

이중 원통/다중 원통 설계: 일부 모델 (예: 이중 원통 사이클론 집진기)은 원심력을 강화하고 작은 입자 포집 효율을 향상시키기 위해 내부 및 외부 원통 구조를 사용합니다.
보조 가이드 장치: 일부 장비는 공기 입구 파이프 또는 원통에 가이드 플레이트를 추가하여 공기 흐름 분포를 최적화합니다.
6. 기술 매개변수
| 구성 요소 | 기능 및 특징 |
| 원통 직경 | 공기량에 직접적인 영향을 미치며, 직경이 클수록 처리 능력이 강해집니다 |
| 입구 가스 속도 | 일반적으로 12-20m/s, 너무 높으면 압력 손실이 증가합니다 |
| 적용 가능한 입자 크기 | 주로 ≥5μm 입자를 포집하며, 효율은 70-95%입니다 |
7. 간략화된 구조 다이어그램
먼지가 포함된 가스는 접선 공기 입구 파이프를 통해 원통으로 들어가 외부 와류를 형성합니다.
먼지 입자는 원심력에 의해 장치 벽으로 던져져 원뿔 바닥으로 미끄러집니다.
정화된 가스는 내부 와류를 형성하여 배기 파이프를 통해 배출되고, 먼지는 재 배출구를 통해 중앙 처리됩니다.
위의 구조들의 시너지 효과를 통해 사이클론 집진기는 큰 먼지 입자를 효율적으로 분리할 수 있으며, 시멘트, 야금, 곡물 가공 등 산업 시나리오에서 사전 먼지 제거에 적합합니다.
1. 높은 비용 효율성: 고객의 제품 포지셔닝 및 개발 전략을 기반으로 경제적 타당성을 기반으로 최고의 비용 효율성을 달성합니다.
2. 장비의 진보적이고 세심한 설계 개념과 고도로 자동화된 산업 장비는 현대적이고 진보된 기업의 이미지를 보여줍니다.
3. 높은 적응성을 가지고 있으며, 현재 생산 요구 사항을 충족하고 개발 여지를 남겨두어, 향후 생산량 증가 및 품질 향상에 대한 요구 사항을 고려합니다.
4. 품질 준수는 ISO900 품질 관리 시스템을 엄격히 준수하며, 전체 장비 설치의 모든 세부 사항을 엄격하게 관리합니다.
