도장 생산 라인을 위한 전기영동 순환 및 교반 시스템

제품 세부 정보

지불 및 배송 조건

최고의 가격을 얻으십시오

제품 세부 정보

제품 설명

강조하다:
                                                도장을 위한 전기영동 순환 시스템, 전기영동 코팅을 위한 교반 시스템, 도장 생산 라인 전기영동 장비

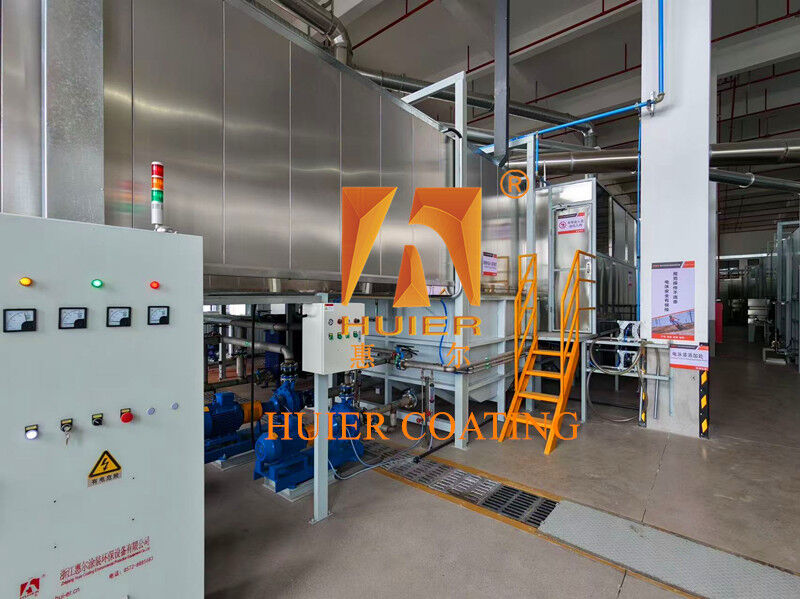

도장 생산 라인을 위한 전기영동 순환 및 교반 시스템

페인팅 생산 라인을 위한 전기 분해 순환 및 조화 시스템

이 시스템은 금속 작업 부품을 위한 애노드/카토드 전극화 코팅 과정에서 목욕 액체의 포괄적인 순환, 조화 및 균일 분산을 제공한다.그것은 페인트 고체 퇴적 방지 위해 연속적인 제트 조동을 사용, 효율적인 필름 퇴적 및 우수한 코팅 품질을 보장합니다.

작동 원칙

주요/지원 순환 펌프의 흐름 속도, 탱크 바닥 및 측면 흐름 속도 등 시스템 매개 변수PLC 또는 산업용 컴퓨터 자동화를 통해 정확하게 제어.

프로세스 흐름

Electrophoresis bath fluid intake → Pressurization by main circulation pump → Multi-stage bag/precision filtration → Temperature control via plate heat exchanger → Jet agitation via Venturi nozzles at tank bottom/sides → Tank surface overflow → Ultrafiltration recovery from overflow tank → Recirculation

시스템 구성 요소 및 구조

분사 및 순환 조화 시스템

노즐:스테인레스 스틸 벤투리 혼합 노즐 (1:4 증폭 비율) 탱크 바닥에 퇴적 방지 및 탱크 측면에 표면을 유동화
순환 파이프:고밀도 압력 센서와 흐름 조절 밸브를 갖춘 부식 저항 UPVC/무화강 주선 및 가교망
고압 펌프:두 개의 기계적 밀폐를 갖춘 중량, 부식 저항 수평 원심 펌프, 안정적인 순환 조동 압력 (0.2-0.6 MPa)

컨베이어 시스템

컨베이어 체인:특화된 상공 컨베이어 또는 조정 가능한 속도 (0.5-5m/min) 와 함께 전력 및 무료 체인
반 흔들기 메커니즘선택적 인 탱크 출입/출입 방지 장치 및 잠수 된 안내 메커니즘은 충돌 및 페인트 축적을 방지합니다.

탱크 구조

주 처리 탱크:고품질의 부식 방지 부리 (에록시 또는 FRP) 를 가진 두꺼운 벽이있는 철 껍질, 전자기, 오버플로우 및 아놀라이트 순환을위한 구역 설계
탱크:고정도 레벨 센서와 자동 페인트 / 순수 물 보충을 갖춘 이중 벽, 단열 보조 탱크

필터레이션 및 순환 시스템

다단계 필터레이션:듀플렉스 전환 가능한 자기 봉지 필터 (거부형) 과 울트라 필트레이션 또는 카트리지형 미세 필트레이션 (정밀도 ≤25μm)
순환 펌프:듀얼 펌프 스위치 시스템 (동성, 대기 상태)

난방 및 온도 조절

난방/냉각:고효율의 스테인레스 스틸 판 열 교환기
온도 조절기:PT100 고정도 센서 + PID 정밀도 ±0.5~±1°C의 지능형 컨트롤러, 최적의 공정 온도 (28±1°C) 를 유지

지능형 제어 시스템

주 제어:PLC (S7-1200) + 터치 스크린 HMI 변주 주파수 구동 속도 제어 및 자동 펌프 전환
센서:전도성 계측기, pH 계측기, 용매/고체 함유량 온라인 모니터, 욕조 실시간 모니터링을 위한 레벨 센서
데이터 관리:욕실 매개 변수 레시피, 비상 경보 및 생산 운영 보고서를 지원합니다

보조 시스템

배기 시스템:양쪽 흡수 배기 모자와 원심 환기가 용매 증기를 효과적으로 제거하기 위해
안전기록:폭발 방지 비상 정류장, 단열 유지보수 플랫폼, 방수 전기 제어장

주요 시스템 특징

높은 비용-효율 비율:최적화된 노즐 레이아웃과 에너지 효율적인 펌프 단위는 유체 시뮬레이션 설계로 탁월한 가치를 제공합니다.
첨단 장비:벤투리 믹싱/인젝션 기술과 자동화된 산업 제어로 죽은 구역이 없는 탱크 액체의 균일한 흐름을 보장합니다.
높은 적응력:유연한 펌프 단위 및 미래 생산 확장을 위해 내장 확장성을 갖춘 조정 가능한 흐름 속도
품질 준수:입자 및 핀홀이 없는 페인트 필름의 설치 세부 사항에 대한 엄격한 통제와 함께 ISO9001 표준을 엄격히 준수

응용 분야

고품질의 전극적 프라이머 표면 처리를 필요로 하는 산업에 이상적입니다. 자동차 차체와 부품, 가전 하드웨어, 오토바이 / 전기 차량 프레임 등이 포함됩니다.그리고 건설 기계.
