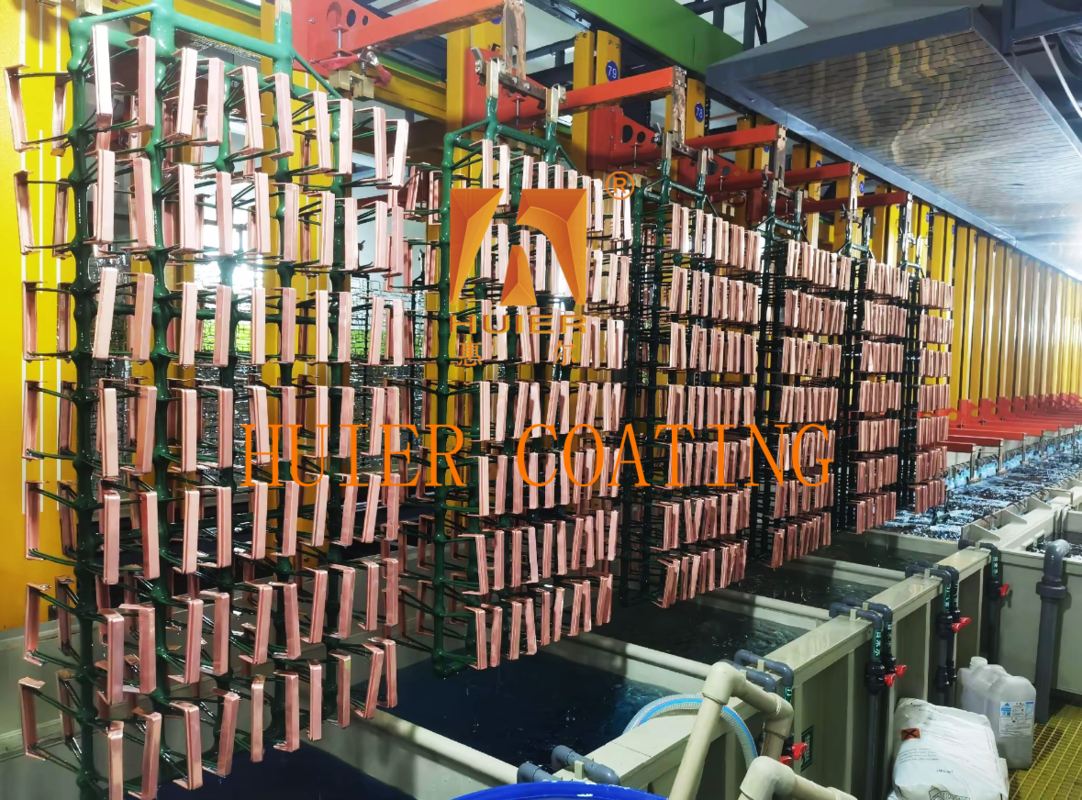

ABS 공작물 전기도금 생산 라인 지능형 제어

장비 설명:

I. 프로세스 흐름
1전처리 단계
ABS 작업 조각은 다음과 같은 순서로 완성됩니다.
1 초음파 탈유 → 2 화학적 경화 → 3 중성화 → 4 활성화 → 5 화학적 구리 / 니켈 접착.

2전자기 접착 단계
다층 금속 퇴적: 산 구리 접착 (10-20μm) → 반 밝은 니켈 (5-15μm) → 장식 크롬 접착 (0.1-0.3μm);
후처리: 물 씻기 → 패시베이션 → 뜨거운 공기 건조, 코팅 두께 오차는 ≤5%입니다.
2기술 매개 변수
운영 효율: 일일 생산 용량 500~2000개 (작품 크기와 코팅 두께에 따라)
전류 밀도: 화학 접착 단계에서 0.5-2A/dm2, 가전 접착 단계에서 1-5A/dm2
온도 조절 정확성: 접착 용액 온도 ±1°C, 건조 온도 80-120°C (PID 알고리즘 제어)
적용 가능한 기판: ABS, PC/ABS 합금과 같은 엔지니어링 플라스틱.

3장비 설계 특징
모듈 레이아웃: 스테이션 확장 및 플래팅 유형 전환 (이미션 골드, 매트 니켈 등) 을 지원합니다.
낮은 에너지 소비 설계: 펄스 직렬 전원 공급을 채택하여 전통적인 DC 전원 공급에 비해 20% ~ 30%의 에너지를 절약합니다.
환경 보호 통합: 산성 안개 수집 타워 (청정 효율 ≥95%) 및 폐수 재사용 시스템
지능형 제어: PLC + HMI 통합, 프로세스 매개 변수 (시간, 온도, 전류) 의 실시간 모니터링 및 데이터 추적을 지원합니다.
오류 자진 진단 시스템, 자동으로 생산 보고와 경보 로그를 생성합니다.

4적용 가능한 시나리오
산업: 자동차 내부 부품 (문 손잡이, 표지판), 욕실 액세서리, 가전 기기 버튼, 전자 상자 등
코팅 유형: 고등록 크롬 (장식), 매트 니켈 (후모 저항성), 기능성 합금 코팅 (성화 저항성).

주요 구조와 구성 요소:

1전처리 시스템
1초음파 청소 탱크는 5μm의 청소 정확도로 ABS 플라스틱 표면의 기름과 불순물을 제거하는 데 사용됩니다.
2화학 경화 탱크는 염산 용액을 사용하여 ABS 표면을 부식하여 코팅의 접착력을 향상시키기 위해 미세 포로스 구조를 형성합니다.
3활성 탱크는 팔라디움 소금 또는 은 암모니아 용액을 통해 표면을 촉매하여 활성 금속 층을 생성하여 후속 가전화 반응 장소를 제공합니다.

2전압 탱크 시스템
1다층 접착 탱크 그룹은 구리 접착, 니켈 접착 및 크롬 접착 탱크를 순차적으로 구성합니다. 탱크 몸은 산성 PP 재료로 만들어집니다.고온 (≤70°C) 및 부식성 액체에 내성이.
2悬浮阳极 티타늄 바구니 금속 입자 (보리 공 및 니켈 블록과 같은) 를 로드하고 균일한 전류 분포를 보장하기 위해 점 행렬 전극 배열을 갖추고 있습니다.
3순환 필터링 시스템 5μm 필터와 함께 자기 펌프 접착 용액의 청결성을 유지하고 불순물 간섭을 줄이기 위해.

3. 전달 및 승강 시스템
1랜트리 크레인과 원형 트랙은 PLC 제어 (정지 오류 ≤ 1mm) 를 통해 정확하게 움직일 수 있으며 박동 시간은 조절이 가능합니다 (1-5 분 / 역).
2회전 헝거 자결 턱 또는 자기 클램프는 작업 부품을 고정하고 복잡한 부품 (자동차 표지판 등) 의 균일한 코팅을 보장하기 위해 360 ° 회전을 지원합니다.

4제어 시스템
1PLC + HMI 통합 터치 스크린은 프로세스 매개 변수 (온도, 전류 밀도, 시간) 를 설정하고 실시간으로 접착 용액의 pH 값과 이온 농도를 모니터링합니다.
2온도 제어 모듈 PID 알고리즘은 전기 난방 파이프 또는 증기 난방을 통해 접착 용액 온도를 (정밀도 ± 1 °C) 제어합니다.

5보조 시스템
1배수 및 환기 시스템은 산성/알칼리 폐수를 분류하고 배출하며 산성 안개 수집 타워의 정화 효율은 ≥95%입니다.
2안전 보호 장치 충돌 방지 센서, 비상 정지 버튼 및 누출 보호 장치의 안정적인 작동을 보장합니다. 주요 매개 변수 및 설계 특징
적용 가능한 기판: ABS, PC/ABS 합금 및 다른 엔지니어링 플라스틱, 코팅 두께 오차 ≤5%
모듈형 설계: 플래팅 타입 전환 (니켈-크롬 플래팅, 모방 골드 플래팅) 및 생산 라인 확장 지원
환경 보호: 폐수 재사용 시스템 및 저 에너지 소비 설계 (에너지 절약 20% ~ 30%).

특징:

1높은 비용 성능: 고객의 제품 위치 및 개발 전략에 기초하고 경제적 접근성을 기초로하여 최고의 비용 성능을 달성합니다.
2고도로 자동화된 산업 장비와 함께 장비의 선진적이고 세심한 설계 개념은 현대적이고 진보된 기업의 이미지를 보여줍니다.
3그것은 높은 적응력을 가지고 있으며, 현재의 생산 요구 사항을 충족시키고 미래 생산 증가 및 향상된 품질의 요구를 고려하여 개발을위한 공간을 확보합니다.
4품질 준수 ISO900 품질 관리 시스템을 엄격히 준수하고, 전체 장비 설비의 모든 세부 사항이 엄격하게 통제됩니다.
