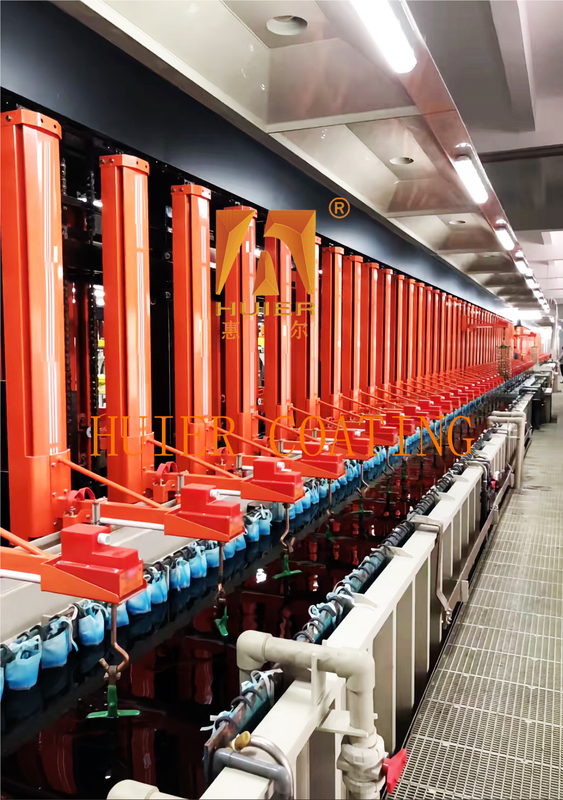

친환경 하드웨어 및 전자 제품 전기도금 생산 라인

장비 설명:

1. 프로세스 흐름 예제

먹이는 → 탈지방화 / 피클링 (알칼리 용액 초음파 청소 + 염화수소 처리)전류 밀도 1-5A/dm2) → 3단계 물 씻기 → 패시베이션 (트리발렌트 크롬 또는 크롬 없는 공정) → 원심 건조 (800-1200r/min) → 뜨거운 공기 건조 (60-80°C) → 배하.

2기술적 특징

높은 효율성: 연속 작동 모드, 단일 라인 일일 처리 용량은 2-8 톤에 도달 할 수 있으며 가장 짧은 사이클 시간은 35 초입니다.
낮은 유지보수: 간단한 기계 구조 (주로 수압/망주 드라이브), 낮은 유지보수 비용, 서비스 수명 ≥10년.
환경 보호: 닫힌 탱크 + 산성 안개 수집 시스템 (청정 효율 ≥90%), 폐수 재사용률 ≥80%.
유연한 확장: 슬롯 점핑을 지원하고 여러 종류의 플래팅 (보리 플래팅 및 실버 플래팅과 같은) 을 전환하며 전환 시간은 ≤15분입니다.

3응용 시나리오

4.선택점
프로세스 매칭: 환경 규정을 충족시키기 위해 크롬 없는 패시베이션과 슬롯 호핑 프로세스를 지원하는 모델에 우선 순위를 부여합니다.
용량 조정: 일일 처리량 (2-8 톤) 및 작업 조각 크기 (슬롯 길이 500-2500mm) 에 따라 슬롯 용량을 선택하십시오.
제어 정확성: 전류 밀도 조절 오류가 ≤±0.1A/dm2이고 온도 변동이 ≤±1°C인 것을 확인한다.

주요 구조와 구성 요소:

1경로 시스템
원형 배열: 탱크는 프로세스 흐름 순서대로 배치되어 있으며 탱크 너비는 균일합니다.그리고 수평 피치는 처리 시간과 움직이는 비트에 의해 결정됩니다.
변속기 모드: 수압 구동 (큰 장비) 또는 체인 구동 (작은 장비) 으로 수직 승강 또는 스윙 승강을 달성합니다.그리고 실행 속도는 조절이 가능합니다 (박동시간 35초에서 1분).

2탱크 부대
기능 탱크 그룹: 가전 접착 탱크, 탈유 탱크, 비클링 탱크, 세탁 탱크, 비화 탱크 등을 포함하여 PP/PVC 또는 스테인리스 스틸로 만들어집니다.그리고 휘발성을 줄이기 위해 완전히 닫힌 구조.
크기 설계: 탱크 의 길이는 처리 시간 에 따라 결정 되며, 깊이 와 들어올림 높이는 작업 조각 과 핸저 의 크기 에 따라 결정 된다.

3변속기와 승강장치
수직 승강장치: 서보모터가 체인/지도철을 구동한다, 위치 정밀도 ≤±0.5mm, 부하 용량 ≤200kg, 슬롯 점프, 방울 및 기타 동작을 지원한다.
핸저 설계: 분리 가능한 티타늄 합금 / PP 핸저, 작은 작업 조각 (스크루, 커넥터와 같은) 에 적합하며 수평 경사율을 조절 할 수 있습니다.

4제어 시스템

PLC 통합 제어: 프로세스 매개 변수 (전류 밀도, 시간, 온도) 의 여러 세트를 미리 설정하고 자동 경보 및 비정상적인 종료를 지원합니다.

센서 위치: 광 전기 센서와 RFID는 프로세스 동기화를 보장하기 위해 실시간으로 핸더 위치를 추적합니다.

5보조 시스템

순환 필터링 시스템: 자기 펌프 + 5μm 정밀 필터, 접착 용액 재활용률 ≥95%
온도 조절 시스템: 티타늄 난방관 또는 간접 냉각 장치, 온도 변동 ≤±1°C
환경 보호 모듈: 산성 안개 수집 (알칼리 스프레이 타워, 정화 효율 ≥90%), 폐수 재사용 (RO 역 오스모스, COD≤50mg/L)

6.전력 공급 및 전극 시스템

정정기: 안정적인 DC 전원 공급, 전류 밀도 조절 정확도 ≤±0.1A/dm2
원형 전극: 전극은 반지 모양으로 배치되어 전류가 전압 부위에 균등하게 분포하여 코팅의 일관성을 향상시킵니다.

- 네기술적인 특징
고정된 프로세스 경로: 성숙한 프로세스 및 단일 제품 시나리오에 적합하며 역행할 수 없습니다.
높은 안정성: 기계 구조는 복잡하지만 제어는 간단하며, 서비스 수명은 ≥ 10 년이며 유지 보수 비용은 낮습니다.

특징:

1높은 비용 성능: 고객의 제품 위치 및 개발 전략에 기초하고 경제적 접근성을 기초로하여 최고의 비용 성능을 달성합니다.
2고도로 자동화된 산업 장비와 함께 장비의 선진적이고 세심한 설계 개념은 현대적이고 진보된 기업의 이미지를 보여줍니다.
3그것은 높은 적응력을 가지고 있으며, 현재의 생산 요구 사항을 충족시키고 미래 생산 증가 및 향상된 품질의 요구를 고려하여 개발을위한 공간을 확보합니다.
4품질 준수 ISO900 품질 관리 시스템을 엄격히 준수하고, 전체 장비 설비의 모든 세부 사항이 엄격하게 통제됩니다.
