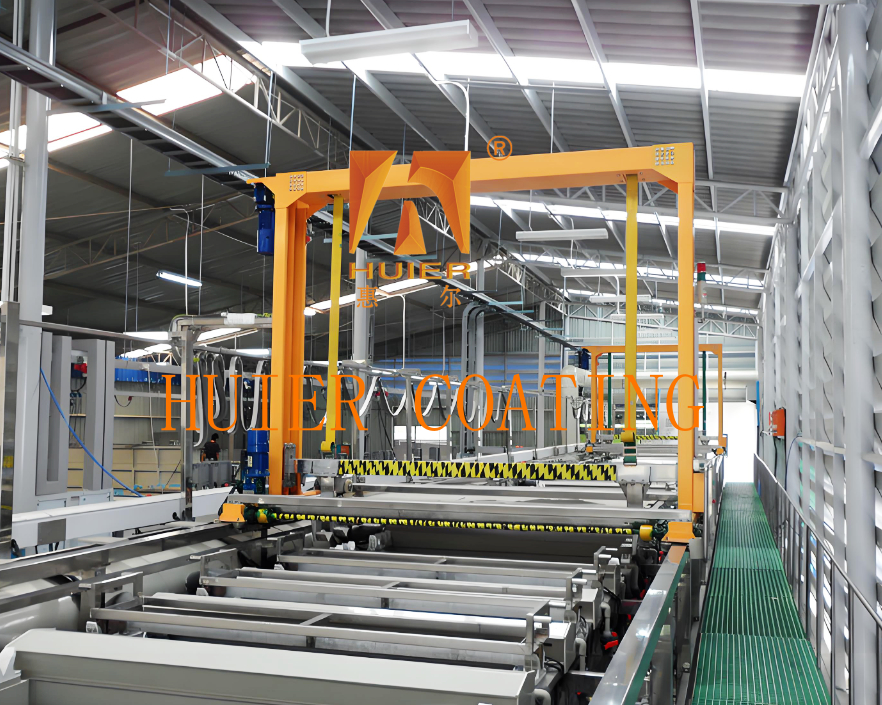

전자 하우징용 전기도금 산화 생산 라인

장비 설명:

1. 공정 흐름
공급 → 전처리 탈지 → 알칼리 에칭 → 중화 → 양극 산화 → 염색 → 실링 → 건조 → 언로딩.

2. 제어 시스템
PLC + 터치 스크린: 여러 세트의 공정 매개변수 사전 설정 (산화 시간 10-60분, 온도 -5~30℃), 완전 자동/반자동/수동 모드 전환 지원, 고장 알람 및 공정 데이터 기록 기능 포함.
실시간 모니터링: 전류 밀도, 온도, pH 값 및 기타 매개변수 수집, 공정 변동률 <1%, 터치 스크린을 통해 작동 상태를 실시간으로 표시.

3. 기술 매개변수

4. 적용 시나리오
건축용 알루미늄 프로파일: 커튼월, 문 및 창틀의 장식 산화 (피막 두께 10-15μm).
자동차 부품: 내마모성 및 내후성을 향상시키기 위한 경질 산화 처리 (피막 두께 ≥ 25μm).
전자 제품 하우징: 보호 기능과 전자기 차폐 기능을 모두 고려한 전도성 산화 공정 (피막 두께 5-8μm).

주요 구조 및 구성 요소:

I. 핵심 구조 ‌
‌1. 전송 시스템 ‌
‌갠트리 크레인‌: 가변 주파수 속도 모터 장착 (수평 속도 4-40m/min, 리프팅 속도 7-12m/min), 단일 후크 하중 ≤500kg 지원, 수직 리프팅 및 90° 스윙 동작 가능.
‌위치 지정 장치‌: 통합 광전 센서 및 RFID 식별 시스템, 행거 위치 정확도 ≤±0.5mm, 공정 간 작업물의 정확한 이송 보장.
‌2. 탱크 유닛 ‌
‌산화 탱크‌: 황산 전해액 사용 (H₂SO₄ 농도 150-200g/L), 티타늄 합금 음극판 및 조절 가능한 DC 전원 공급 장치 장착, 일반 산화 (피막 두께 5-50μm) 또는 경질 산화 (피막 두께 ≥25μm) 지원.
‌전처리 탱크 그룹‌: 탈지 탱크 (알칼리 용액), 알칼리 에칭 탱크 (50-60℃ NaOH) 및 중화 탱크 (질산 용액) 포함, 알루미늄 표면의 그리스 및 산화물 층 제거에 사용.
‌3. 밀폐 구조‌
‌밀폐 덮개 및 창‌: 완전 밀폐 구조 설계, 관찰 창 및 유지 보수 창 장착, 화학 가스 누출 감소 및 작업장 환경 안전 개선.

‌II. 보조 시스템‌
‌1. 순환 여과 시스템‌
‌PP 필터 요소(정밀도 5μm)가 있는 마그네틱 펌프, 전해액 재활용률 ≥95% 달성, 불순물 침착 감소.
‌2. 환경 처리 시스템‌
‌배기 시스템‌: 알칼리 스프레이 타워와 결합된 밀폐 탱크, 산성 미스트 정화 효율 ≥90%, RoHS 표준 준수.
‌폐수 재사용 장치‌: RO 역삼투 기술로 폐수 처리, 재사용률 ≥80%, COD 값 ≤50mg/L.
‌3. 전원 공급 장치 및 온도 제어 시스템‌
‌고주파 DC 전원 공급 장치‌: 출력 정확도 ±0.1A/dm², 경질 산화는 막층의 내부 응력을 줄이기 위해 펄스 모드(듀티 사이클 10%-30%)가 필요합니다.
‌온도 제어 모듈‌: 티타늄 가열 튜브와 플레이트 열교환기가 연결되어 있으며, 욕조 온도 변동은 ≤±1℃이며, 경질 산화는 -5~10℃의 저온 환경을 유지해야 합니다.

‌III. 제어 시스템‌ ‌

PLC+터치 스크린‌: 여러 세트의 공정 매개변수 사전 설정 (예: 산화 시간 10-60분, 온도 -5~30℃), 고장 알람, 공정 점프 작동 및 자동 데이터 기록 지원.
‌실시간 모니터링‌: 전류 밀도, pH 값, 온도 및 기타 매개변수 수집, 공정 변동률 <1%, 피막 균일성 오차가 ≤±5%인지 확인.

‌IV. 기타 주요 구성 요소‌ ‌

파이프라인 시스템‌: 욕조 조성 및 공정 연속성의 안정성을 보장하기 위해 물 공급 및 배수, 가열, 냉각 및 공기 교반 파이프라인 포함.
‌탱크 측면의 전도성 구리 버스바‌: 전류 분포 최적화, 산화막 색상 차이 감소, 전도 효율 향상.

특징:

1. 높은 비용 효율성: 고객의 제품 포지셔닝 및 개발 전략을 기반으로 경제적 타당성을 기반으로 최고의 비용 효율성을 달성합니다.
2. 장비의 진보적이고 세심한 설계 개념과 고도로 자동화된 산업 장비는 현대적이고 진보된 기업의 이미지를 보여줍니다.
3. 높은 적응성을 가지고 있으며, 현재 생산 요구 사항을 충족하고 개발 여지를 남겨두어, 향후 생산량 증가 및 품질 향상에 대한 요구 사항을 고려합니다.
4. 품질 준수는 ISO900 품질 관리 시스템을 엄격히 준수하며, 전체 장비 설치의 모든 세부 사항을 엄격하게 관리합니다.
