파우더 코팅 라인을 위한 고효율 강제 공기 냉각 시스템

제품 세부 정보

지불 및 배송 조건

최고의 가격을 얻으십시오

제품 세부 정보

제품 설명

강조하다:
                                                파우더 코팅을 위한 강압 공기 냉각 시스템, 자동 파우더 코팅 라인 냉각, 고효율의 파우더 코팅 냉각 시스템

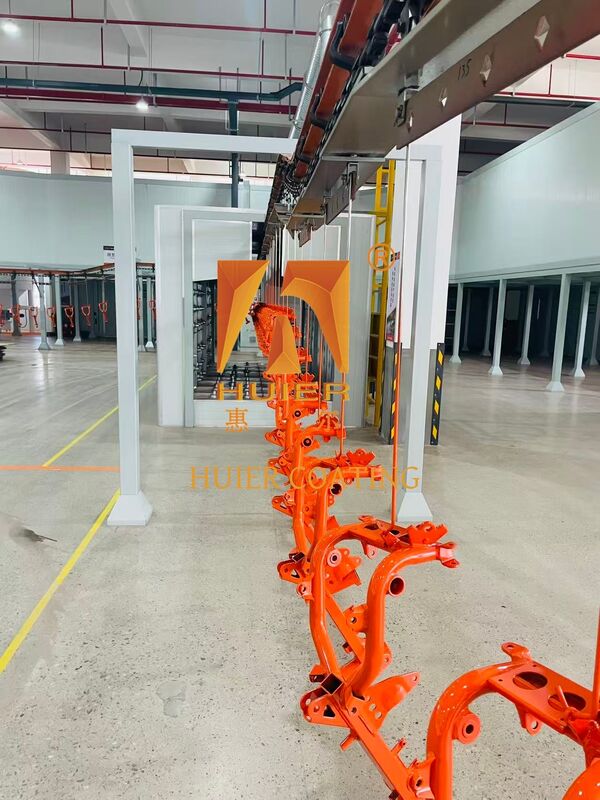

파우더 코팅 라인을 위한 고효율 강제 공기 냉각 시스템

분체 도장 라인용 고효율 강제 공기 냉각 시스템

이 고효율 강제 냉각 시스템은 고온 분말 경화 후 금속 가공물의 자동 급속 냉각을 위해 설계되었습니다. 강제 대류 공기 냉각을 통해 작업물은 200°C에 가까운 온도에서 짧은 거리 내에서 40~50°C(터치 안전 하역 온도)까지 빠르게 냉각되어 후속 온라인 품질 검사, 라벨링 및 포장/하역이 용이해집니다.

작동 원리

고출력 폭발 방지 원심 팬은 공장 외부에서 시원하고 신선한 공기(또는 조절된 작업장 공기)를 끌어옵니다. 다단계 여과 및 정화 과정을 거친 후, 공기는 세심하게 설계된 에어 덕트와 고압 범용 노즐/에어 나이프를 통과하여 강제 냉각 챔버를 통과하는 고온 작업물을 강렬하게 쓸어내는 고속의 차가운 기류를 생성합니다. 공작물 표면의 열은 활발한 대류 열 교환을 통해 제거됩니다. 가열된 공기는 배기 시스템에 의해 챔버 상단에서 빠르게 추출되어 외부로 배출됩니다(또는 폐열 회수 모듈로 향함).

핵심 장점

자동화된 연동:전체 프로세스는 메인 컨베이어 체인 및 오븐 출구 주파수 드라이브와 연동되어 수동 개입이 필요하지 않으며 연중무휴 지속적인 고강도 냉각을 지원합니다.
뛰어난 청결도:냉각 공기는 엄격한 방진 여과를 거쳐 작업장 먼지가 완전히 응축되기 전에 공작물 코팅에 흡착되는 것을 완전히 방지하여 고급 외관 품질을 보장합니다.
줄 길이 감소:냉각 효율은 기존 자연 냉각보다 몇 배 더 높으며, 오븐 배출구와 하역 영역 사이의 컨베이어 정지 거리를 크게 단축하여 귀중한 공장 바닥 공간을 절약합니다.
에너지 효율성 및 폐열 활용:제어 가능한 공기 흐름 설계를 통해 폐열 교환 장치를 추가하여 가열된 공기를 전처리 탱크 가열 또는 오븐 입구 에어 커튼으로 다시 리디렉션하여 전체 코팅 라인 에너지 소비를 줄일 수 있습니다.
신청 분야:적시 검사 및 하역을 위해 고온 경화 후 급속 냉각이 필요한 자동차 제조, 가전 하드웨어, 건설 기계, 금속 가구, 피트니스 장비 및 모든 자동화 코팅 생산 라인.

프로세스 흐름

고온 경화 오븐 출구 → 강제 냉각 챔버 입구 에어 커튼(열 밀봉) → 역류 고압 에어 나이프 급랭 냉각 → 균일 흐름 대용량 순환 냉각 → 출구 누출 방지 에어 커튼 → 온라인 품질 검사 → 하역 및 포장

주요 구조 및 구성 요소

1. 강제 냉각실 본체 및 에어 커튼 열 밀봉 구조

강제 냉각 밀봉 챔버 본체:외벽은 이중 내열성 스테인레스 스틸 또는 컬러 코팅 강철 패널로 구성되며 고밀도 난연성 차음 암면으로 채워져 있습니다. 이 설계는 외부 먼지 유입을 방지하는 동시에 내부 고압 팬의 소음을 효과적으로 억제합니다.
입구/출구 에어 커튼 장치:고출력 에어커튼 기계가 챔버 양쪽 끝에 설치되어 고밀도 기류 장벽을 만듭니다. 입구 커튼은 오븐에서 뜨거운 공기가 빠져나가는 것을 방지합니다. 배출구 커튼은 차가운 공기가 페인트 먼지를 작업장으로 다시 운반하는 것을 방지합니다.

2. 공기 정화 및 여과 시스템

다단계 먼지 방지 필터:결합된 "1차 패널 필터 + 중간 효율 백 필터"는 아직 완전히 냉각되지 않은 가구/프레임 코팅에 공기가 충돌하는 것을 100% 순수하고 입자가 없도록 보장하여 표면의 매끄러움과 충만함을 유지합니다.
차압 모니터링 장치:먼지 축적 저항이 사전 설정된 한도를 초과하면 메인 제어 화면에 필터 교체 알림을 자동으로 실행하는 미세 차압 센서가 장착되어 있습니다.

3. 강제 냉각 공기 공급 및 고압 급랭 시스템

대용량 공기 공급 장치:방폭 모터가 장착된 고효율, 저소음 고강도 원심 팬은 충분하고 안정적인 정압과 공기 흐름을 제공합니다.
범용 조절식 노즐/특수 에어 나이프:작업물의 양쪽과 아래쪽에 조밀하게 배열된 각도 조절식 고압 알루미늄 팬 노즐을 통해 다양한 크기와 불규칙한 모양에 맞게 공기 흐름 방향을 조정할 수 있어 냉각 데드존이 발생하지 않습니다.

4. 배기 및 폐열 회수 보조 시스템

고온 배기 팬:뜨거운 공기가 모이는 강제냉각실 상부에 위치하여 열교환된 뜨거운 공기를 강제로 추출하는 역할을 담당합니다.
에너지 절약형 열교환기(옵션):공랭식 열 교환기는 전처리 수조 용액 또는 오븐 입구 공기를 예열하기 위해 고온 배기에서 에너지를 추출하여 2차 에너지 활용을 달성합니다.

5. 지능형 전기 제어 시스템

지능형 중앙 제어 장치:전체 라인에 걸쳐 모든 팬을 지능적으로 제어하기 위해 가변 주파수 드라이브와 결합된 PLC(예: Siemen S7-1200 시리즈).
비접촉 온도 센서:강제 냉각실 출구에 설치된 적외선 온라인 온도계는 나가는 작업물의 실시간 표면 온도 모니터링을 제공합니다.
적응형 매개변수 관리:메인 제어 시스템은 적외선 온도 피드백과 컨베이어 속도(예: 작업물 온도가 너무 높으면 자동으로 팬 속도 증가)를 기반으로 팬 주파수를 자동으로 조정하여 일정한 언로딩 온도를 보장하고 온도 추세 보고서를 생성합니다.

주요 특징

비용 효율적:고객의 제품 포지셔닝 및 개발 전략을 기반으로 합니다. 라인의 자연 냉각 기간을 단축함으로써 플랜트 임대 비용이 절감됩니다. 경제적인 설계 원칙과 결합하여 최적의 비용 대비 성능이 달성됩니다.
고급 장비:지속적인 개선이라는 디자인 철학을 구현하고, 먼지 없는 백형 미세여과 장치, 적외선 온라인 온도 측정, 디지털 팬 주파수 제어 등 고도로 자동화된 산업 장비를 통합하여 현대 첨단 기업의 모습을 보여줍니다.
높은 적응성:냉각 공기 흐름량, 에어 나이프 노즐 각도 및 가변 주파수 구동 논리는 현재 생산 요구 사항을 충족하도록 유연하게 조정 가능합니다. 또한 이 설계는 생산량 증가와 품질 업그레이드의 잠재적인 증가를 수용할 수 있도록 향후 개발을 위한 여지를 남겨두었습니다.
품질 보증:ISO 9001 품질 관리 시스템을 엄격히 준수합니다. 전체 장비 설치의 모든 세부 사항(예: 공기 덕트 기밀성, 챔버 방음 및 필터 밀봉 무결성)이 엄격하게 제어됩니다.
