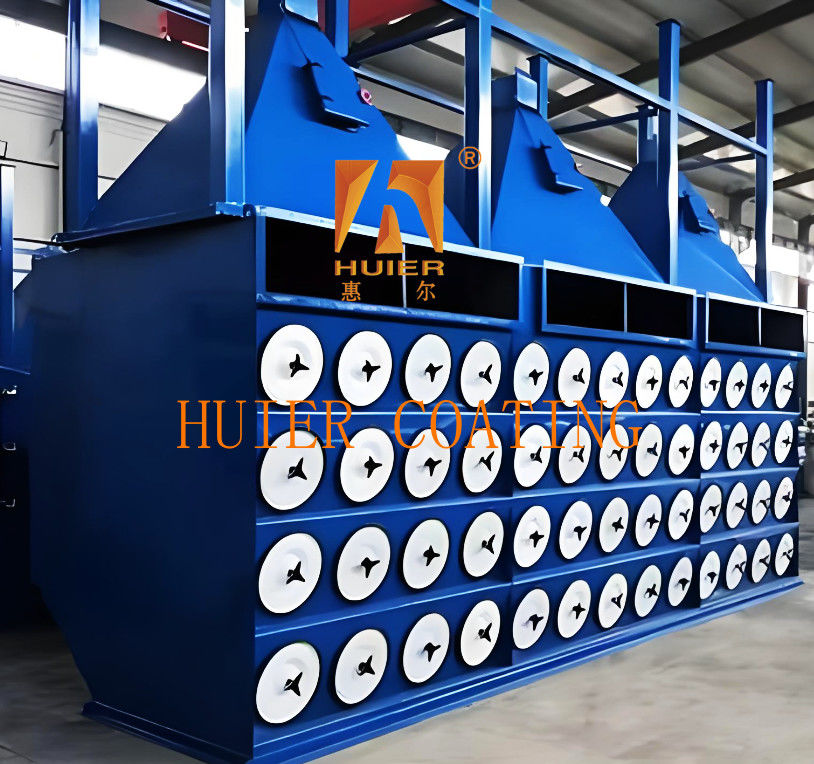

산업 환경의 산업 먼지 여과 및 정화를 위한 혁신적인 액세서리

장비 설명:

1작동 원리
먼지 가스의 처리: 먼지 가스는 공기 입구를 통해 들어가고, 거친 입자는 중력으로 인해 재 덩어리에 정착하고, 미세한 먼지는 필터 카트리지의 표면에 균일하게 붙습니다.
정제 된 기체는 필터 카트리지를 통해 깨끗한 공기 방으로 침투하고 팬을 통해 배출됩니다.
필터레이션 단계: 표면 필터레이션: 먼지는 후속 입자를 가로막기 위해 밀도가 높은 먼지 층을 형성합니다.
심층 필터링: 미크론 이하의 입자는 섬유 틈을 통해 확산 및 정전적 흡수로 포착됩니다.
청소 및 재생: 압력차가 문턱에 도달 한 후, 펄스 밸브는 고압 공기 흐름 (0.6-0.7MPa) 을 유발하여 필터 카트리지에 영향을 미치고 먼지 층을 벗겨줍니다.
청소 후 먼지는 재 덤불에 떨어지고 필터 카트리지는 공기 투명성을 회복합니다.
기술 매개 변수 및 성능
필터레이션 효율: 먼지 제거율 0.5μm 이상 ≥99.5%; 공기 부피: 단일 단위의 용량은 2000m3/h 이상으로 큰 공기 부피 조합 디자인을 지원합니다.온도 저항성: 일반적인 필터 카트리지는 온도 저항 ≤120°C, 특수 재료 (PTFE와 같이) 는 260°C까지 도달 할 수 있습니다. : 필터 카트리지는 ≥2 년, 전체 기계 설계 수명은 ≥20 년.
4. 적용 시나리오
산업 분야: 자동차 제조, 금속 가공, 화학 산업, 시멘트, 가구 분사 및 다른 높은 먼지 농도의 장면스프레이 파우더 회수5. 설치 및 유지보수
설치 요구 사항: 충분한 유지보수 공간을 확보하고, 꽃판의 개도 오차는 ≤±0.1mm이며, 노즐과 필터 카트리지의 동심 오차는 <1mm입니다.
압축 공기 파이프 라인은 물 분리 장치가 필요하고 압력은 0.4-0.6MPa에서 안정적입니다.
유지보수 장소: 필터 카트리지의 손상/완성 상태를 정기적으로 확인하고 재배에 축적된 먼지를 청소합니다.
물 분리기를 청소하고 펄스 밸브 대막과 다른 착용 부품을 6개월마다 교체합니다.
6. 환경 보호 및 안전
방출 농도 ≤10mg/m3, GB16297-1996 표준을 충족;
폭발 방지 장치, 과열 보호 및 PLC 오류 경보 시스템을 구성하여 가혹한 작업 조건에서 안전한 작동을 보장합니다.
모듈화된 설계와 지능적인 제어로필터 카트리지 먼지 수집기는 에너지 소비를 크게 줄일 수 있습니다 (전통 장비에 비해 30%-50%의 에너지 절감) 그리고 다양한 생산 필요에 적응합니다..

주요 구조와 구성 요소:

1. 박스 시스템
상자: 필터 챔버, 청정 공기 챔버 및 재포퍼를 포함한 철강 판 ( 두께 ≥4mm) 으로 용접되어 압력 저항이 -8000Pa로 밀폐와 구조적 안정성을 보장합니다.
재집은 바닥에 위치하고 있으며, 옆벽 기울기 각도는 ≥60°입니다.먼지 침착에 편리하고 중앙 집중식 재 배출을 위한 회전 밸브 또는 나사 컨베이어로 장착된.
흐름 유도장치와 공기 흐름 분배판: 공기 입구에 흐름 유도장치가 설치되어 있습니다.그리고 먼지를 포함하는 가스는 필터 카트리지를 마모시키는 과도한 지역 흐름 속도를 피하기 위해 공기 흐름 분배판을 통해 균등하게 분산됩니다..
2. 필터 카트리지 집합
필터 카트리지 재료: 일반적으로 사용되는 폴리에스터 섬유, PTFE 코팅, 유리 섬유 또는 나노 섬유, 마이크로 포러스 구조로, 효율적으로 0.3-20μm 먼지 입자를 캡처 할 수 있습니다.그리고 필터레이션 효율은 ≥990.9%
필터 카트리지 구조: 접힌 디자인 (별 또는 벌집), 단일 필터 면적 20-30m2 (전통 가방의 3-5배),세로적으로 꽃판에 설치하여 청소 효과를 최적화합니다..
그것은 상단 덮개, 금속 프레임, 겹쳐진 필터 재료와 기반으로 구성되어 있으며 안정적인 구조를 보장하기 위해 내부 및 외부 금속 프레임에 의해 지원됩니다.
청소 시스템 펄스 제트 장치: 압축 공기 (0.4-0.7MPa 압력) 는 펄스 밸브와 벤투리 튜브를 통해 필터 카트리지의 내부 벽을 역으로 불립니다.필터 카트리지가 팽창하도록 만듭니다., 먼지를 변형하고 벗겨냅니다. 오프라인 세 가지 상태 청소를 지원합니다. (필트레이션, 청소 및 정적), 청소 중에 "재 흡수"현상을 줄입니다. 제어 시스템:PLC 자동으로 청소 주기를 조정, 그리고 트리거 조건은 타이밍 제어 또는 압력 차이 모니터링 (800-1500Pa의 임계), 에너지 소비와 필터레이션 효율의 균형.
팬: 먼지로 가득 찬 가스의 흐름을 안내하기 위해 마이너스 압력을 생성합니다. 일부 모델에는 다양한 작업 조건의 요구를 충족시키기 위해 변주 주파수 속도 조절 팬이 장착되어 있습니다.
전자 제어 장치: 압력, 온도 센서 및 고장 경보 시스템을 통합하여 장비의 작동 상태를 실시간으로 모니터링합니다.
5. 기타 주요 구성 요소
입수 / 배기가스 도중: 입수 도중에는 가스 흐름을 제어하는 공기 흐름 조절 장치가 포함되어 있습니다. 배기가스 도로는 정제 된 가스를 외부 환경으로 수출합니다.
밀폐 구조: 상자와 필터 카트리지 사이의 연결은 공기 밀착을 보장하기 위해 고정도 꽃판 (열개 오차 ≤±0.1mm) 을 사용합니다.
모듈형 설계와 지능형 제어로, 필터 카트리지 먼지 수집기는 컴팩트한 공간에서 효율적인 먼지 제거를 달성합니다.각종 산업 시나리오에 적합합니다., 스프레이, 의약품 제조.

특징:

1높은 비용 성능: 고객의 제품 위치 및 개발 전략에 기초하고 경제적 접근성을 기본으로하여 최고의 비용 성능을 달성합니다.
2고도로 자동화된 산업 장비와 함께 장비의 선진적이고 세심한 설계 개념은 현대적이고 진보된 기업의 이미지를 보여줍니다.
3그것은 높은 적응력을 가지고 있으며, 현재의 생산 요구 사항을 충족시키고, 미래의 생산 증가와 품질 향상의 요구를 고려하여 개발을위한 공간을 확보합니다.
4품질 준수 ISO900 품질 관리 시스템을 엄격히 준수하고, 전체 장비 설비의 모든 세부 사항이 엄격하게 통제됩니다.
