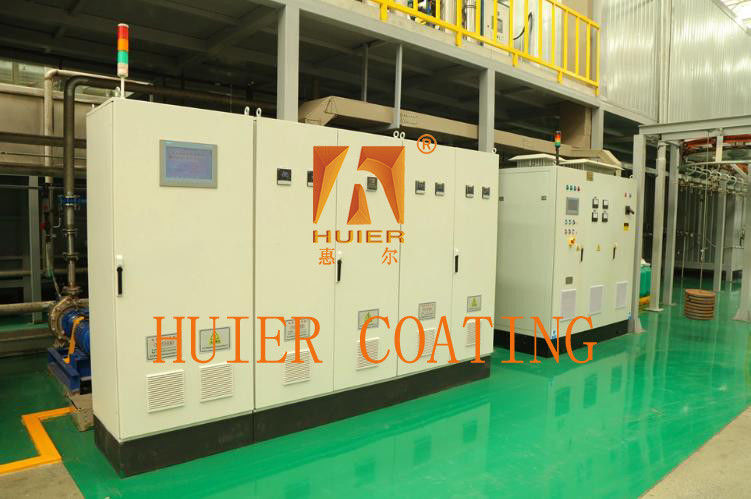

코팅 생산 라인의 전자 제어 시스템

전기 제어 시스템의 정의와 기능

소위 전기 제어 시스템은 여러 전기 구성 요소의 조합을 가리키며, PLC 제어 기술을 사용하여 하나 또는 몇 가지 장비 대상을 제어합니다.따라서 제어장치의 안전하고 신뢰할 수 있는 작동을 보장합니다.전기 제어 시스템의 주요 기능은 자동 제어, 보호, 모니터링 및 측정입니다. 그것은 주로 세 가지 부분으로 구성됩니다: 입력 부분 (센서, 스위치,버튼, 등), 논리 부분 (레일리, 접촉자 등) 및 실행 부분 (전자기 스핀, 표시등등).전체 코팅 라인은 코팅 생산 라인의 정상적인 작동을 보장하기 위해 과학적이고 합리적인 전기 제어 시스템으로 장착되어야합니다..

코팅 전자 제어 시스템의 분류

코팅 프로세스 장비는 복잡하고 복잡한 구조, 까다로운 프로세스 요구 사항 및 정밀한 전기 제어 요구 사항이 많습니다.코팅 프로세스 장비와 시스템의 구성에 따라, 전기 제어 시스템은 전처리, 전소 분해 장비 전기 제어 시스템, 연쇄 장비 전기 제어 시스템으로 나눌 수 있습니다,직렬장치 전기 제어 시스템, 순수 물 장비 전기 제어 시스템, 에어컨 장비 전기 제어 시스템, 건조 터널, RTO 장비 전기 제어 시스템,기계 운송 장비 전기 제어 시스템, 페인트 전달 및 혼합 장비 전기 제어 시스템, 로봇 장비 전기 제어 시스템, 중앙 제어 장비 전기 제어 시스템 등.

회화 전자 제어 시스템 구조

코팅 전기 제어 시스템 (코팅 전기 제어 시스템) 이라고 불리는 코팅 전기 제어 시스템은 일반적으로 모니터링 계층, 제어 계층 및 장비 계층으로 구성됩니다.모니터링 계층은 상위 네트워크 계층에 위치합니다.작업실에서 중앙 제어실이 설치되고 컴퓨터, 서버 및 프린터가 PMC 시스템을 형성하기 위해 방에 설치됩니다.모든 모니터링 컴퓨터와 전기 제어 시스템의 PLC는 작업실 수준의 산업 이더넷 (Ethernet) 을 통해 서로 연결되어 있습니다., 통신 프로토콜은 TCP/IP입니다.)작업실의 각 제어 장치의 작동 상태는 이더넷을 통해 모니터링됩니다 (이더넷을 통해 컴퓨터 모니터링 시스템에 데이터를 전송 할 수있는 시스템을 참조합니다)제어 계층은 전체 전기 제어 시스템의 핵심이며 전체 시스템에서 "연결" 역할을 수행합니다. 그것은 PLC를 주요 제어 장치로 사용합니다.필드 버스를 통해 필드로부터 전송된 데이터 정보 (디지털 또는 아날로그 입력 신호) 를 수신합니다., 그리고 CPU 계산 및 처리 후, 해당 명령어 (출력 신호) 를 발행 현장 장비의 제어 실현. 동시에,각 주요 제어 시스템의 PLC는 이더넷 네트워크 인터페이스가 장착되어 있습니다., 그것은 작업실 산업 이더넷과 정보 포인트로 연결됩니다. 장비 계층은 주로 현장 운영 스테이션을 포함하는 전체 제어 시스템의 핵심 링크입니다.현장 장비 탐지 장치 (연접 스위치), 광전기 스위치 등), 다른 필드 입력 장치 (예: 제어 버튼 등) 및 표시 장치 (예: 표시등등등).그것은 필드 버스를 통해 제어 계층의 PLC에 연결되어 있습니다, PLC에 입력 신호를 보내고, PLC에서 제어 명령을 받아.

디자인 단계, 원칙 및 페인팅 전자 제어 시스템의 내용

전기 제어 시스템의 공정 설계의 목적은 전기 제어 장비의 제조 및 사용 요구 사항을 충족시키는 것입니다.전기 스케마 설계 및 전기 부품 선택 완료 후, 전기 제어 장비의 전체 구성, 즉 일반 조립 도표와 일반 배선 도표의 설계가 수행 될 수 있습니다.그리고 그 다음 각 부분의 전기 조립 다이어그램과 배선 다이어그램을 설계 할 수 있습니다, 부품 카탈로그, 입력 및 출력 라인 번호 및 각 부품의 주요 재료 목록 및 기타 기술적 정보가 나열 될 수 있으며 마지막으로 사용 설명서가 작성 될 수 있습니다. 1.코팅 전기 제어 시스템의 설계 원칙은 다음과 같습니다.1) 전기 제어 회로에 대한 코팅 생산 및 프로세스 요구 사항을 극대화하기 위해;제어 회로를 간단하고 경제적으로 만들기 위해 노력(3) 제어 회로의 신뢰성 및 안전을 보장하기 위해; (4) 간편한 조작 및 유지 보수.(1) 전기 설계 작업서를 작성(2) 전기 견인 계획과 제어 방법을 결정하기 위해; (3) 모터 용량과 구조를 선택하기 위해;(4) 전기 제어 스케마 다이어그램을 설계하고 주요 기술 매개 변수를 계산합니다.(5) 전기 부품 선택 및 전기 부품 목록을 수립; (6) 설계 계산 설명서를 작성합니다.전기 스케마 다이어그램은 전체 설계의 중심 링크입니다., 전기 스케마 다이어그램은 프로세스 설계 및 다른 기술 데이터의 구성을위한 기초입니다.
